各種LEDコントローラーを製作しています。
看板用のLEDコントローラーの試作を開始、PICを使った各種LEDコントローラーを製作しています。
看板内部に簡単に取り付けられるよう表面実装部品を多用、パターンは片面基板に仕上げてありますので表示機内部に接着することも可能です。
製品は相模原市の サインビクトリー様に供給しておりますので制作例は こちら からご覧ください。
───これらコントローラーはプロの看板屋さん向けです。取り付けには多少電気の知識を必要とします。───
■単色3チャンネル
  グラデーション点灯対応

 ・点灯パターン:流れと調光流れ、3種
  (トグルスイッチで選択)
  (使用条件によりプログラム可能)
 ・点灯スピード:3段 (トグルスイッチで選択)
  (使用条件により調整可能)
 ・電源電圧:24〜12V
 ・最大電流:8A/1チャンネル当り
12Vで3個直列のLEDを30mAで点灯した場合、
1チャンネル当り700個のLEDを制御可能

■単色3チャンネル
  グラデーション点灯対応

 ・点灯パターン:流れと調光流れ、3種
  (トグルスイッチで選択)
  (使用条件によりプログラム可能)
 ・点灯スピード:3段 (トグルスイッチで選択)
  (使用条件により調整可能)
 ・電源電圧:5V
 ・最大電流:15A/1チャンネル当り
5VでLEDを30mAで点灯した場合、
1チャンネル当り500個のLEDを制御可能

■単色6チャンネル
  グラデーション点灯対応

 ・点灯パターン:流れスイッチと調光流れ、
   (使用条件によりプログラム可能)
 ・電源電圧:5V
 ・最大電流:15A(1チャンネル当り)
5VでLEDを30mAで点灯した場合、
1チャンネル当り500個のLEDを制御可能

■単色8チャンネル
  グラデーション点灯対応

 ・点灯パターン:流れスイッチと調光流れ、
   4種 トグルスイッチで選択可能
   (使用条件によりプログラム可能)
 ・点灯スピード:5段 (トグルスイッチで選択)
   (使用条件により調整可能)
 ・電源電圧:5V
 ・最大電流:15A(1チャンネル当り)
5VでLEDを30mAで点灯した場合、
1チャンネル当り500個のLEDを制御可能

■フルカラー10チャンネル
  グラデーション点灯対応

 ・点灯パターン:調光流れ、
   6種 (トグルスイッチで選択)
   (使用条件によりプログラム可能)
 ・点灯スピード:4段 (トグルスイッチで選択)
   (使用条件により調整可能)
 ・電源電圧:24〜12V / 12〜5V
 ・最大電流:5A(1チャンネル当り)
5VでLEDを30mAで点灯した場合、
1チャンネル1色当り160個のLEDを制御可能

■7セグメント4デジット
   秒カウントダウンクロック

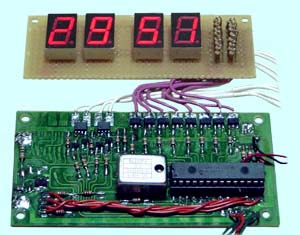

  (写真の表示部はテスト用でここに看板用
  大型7セグメント LEDパネルをつなぎます。)

 ・表示方式:4デジットスキャン式
 ・減算時間:最長60分
   1分単位で設定可能
   (設定はデフォルト値として保存)
 ・外部スイッチ:  3個
   Start・Stop・リセット……1個
   設定時間 Up、設定時間 Down…各1個
 ・電源電圧:24〜12V / 12〜5V
 ・最大電流:5A(1チャンネル当り)
5VでLED1個をを30mAで点灯した場合、
1セグメント当り33個のLEDを制御可能
(室内用のセットです。)

 PIC は手軽に使える ワンチップ・マイコンです。
小さいので入出力ポート数が少ないという弱点がありますが、小規模な回路が作りやすく、チップへのプログラム書き込みも簡単にできます。 いろいろな物に応用できますので是非一度使ってみてください。
特に LEDの制御は比較的に簡単にできます。 以前は TTLやトランジスタを用いて複雑な回路を作りましたが、プログラムを書くだけで同等の制御ができ変更も簡単です。
別頁に LED点灯のいろいろな注意点をまとめてみました。
